Le schede e lo standard jamma
2.1 - Qual'è il pin-out di una scheda jamma?
Lato Saldature |
PIN |
Lato Componenti |
|
GND |
A |
1 |
GND |
GND |
B |
2 |
GND |
+ 5V |
C |
3 |
+ 5V |
+ 5V |
D |
4 |
+ 5V |
- 5V |
E |
5 |
- 5V |
+12V |
F |
6 |
+12V |
H |
7 |
||
J |
8 |
||
K |
9 |
||
Speaker (-) |
L |
10 |
Speaker (+) |
M |
11 |
||
Video Verde |
N |
12 |
Video Rosso |
Video Sincron. |
P |
13 |
Video Blu |
R |
14 |
Video GND |
|
S |
15 |
||
Coin 2 |
T |
16 |
Coin 1 |
Start 2 |
U |
17 |
Start 1 |
2° P Alto |
V |
18 |
1° P Alto |
2° P Basso |
W |
19 |
1° P Basso |
2° P Sinistra |
X |
20 |
1° P Sinistra |
2° P Destra |
Y |
21 |
1° P Destra |
2° P Puls. 1 |
Z |
22 |
1° P Puls. 1 |
2° P Puls. 2 |
a |
23 |
1° P Puls. 2 |
2° P Puls. 3 |
b |
24 |
1° P Puls. 3 |
2° P Puls. 4 |
c |
25 |
1° P Puls. 4 |
d |
26 |
||
GND |
e |
27 |
GND |
GND |
f |
28 |
GND |
2.2 - Come si distinguono le schede originali dai cloni?

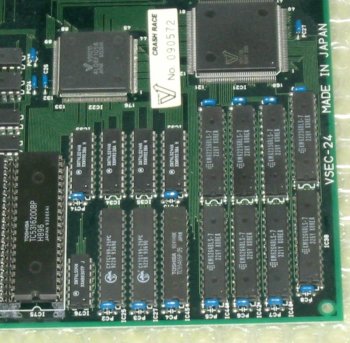

Diversi sono gli elementi che ci permettono di distinguere una scheda originale da un clone e il più importante è certamente la presenza di chip ASIC proprietari. Gli altri sono: presenza di serigrafie con modello scheda e costruttore, matricola della scheda, presenza di ROM al posto delle EPROM, accuratezza del circuito stampato. La foto in basso mostra un particolare di una scheda originale Videosystem con tutti questi elementi presenti.
 |
Particolare di una scheda originale della Videosystem |
